XJ-FX-200系列轴力计(反力计) Home您现在的位置:网站首页 >> 产品中心 >> 测力系列

XJ-FX-200系列轴力计(反力计)

所属类别:测力系列 点击次数:4352次 发布时间:2018-06-21

详情


XJ-FX-200系列振弦式轴力计(又称反力计),是一种振弦式载重传感器,具有分辨力高、抗干扰性能强,对集中载荷反应灵敏、测值可靠和稳定性好等优点,能长期测量基础对上部结构的轴力,以及钢支撑轴力及静压桩试验时的载荷,并可同步测量埋设点的温度。

主要技术参数

一般公式

P=K(Fi2-Fo2)

式中:P-被测轴力的载荷(KN)
    K-轴力计的标定系数(KN/Hz
2)
    Fi-轴力计实时测量频率;
    Fo-轴力计基准频率。
埋设与安装

轴力计的使用场合比较多,仪器的工作及施工条件也完全一样,下面主要针对支撑轴力测量的安装情况进行叙述:

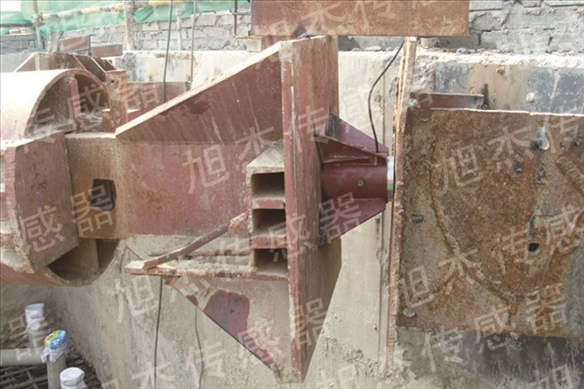

  由我厂配套提供的轴力计安装架,安装架圆形钢筒上没有开槽的一端面与支撑的牛腿(活络头)上的钢板点焊焊接牢固,电焊时必须与钢支撑中心轴线与安装中心点对齐。

  待冷却后,把轴力计推入焊好的安装架圆筒内并用圆形钢筒上的4M10螺丝把轴力计牢固地固定在安装架内,使支撑吊装时,不会把轴力计滑落下来。

  把轴力计的电缆妥善地绑在安装架的两翅膀内侧,使钢支撑在吊装过程中不会损伤电缆。

钢支撑吊装到位后,即安装架的另一端(空缺的那一端)与围护墙体的钢板对上,轴力计与墙体钢板间最好再增加一块钢板250mm×250mm×25mm,防止钢支撑受力后轴力计陷入墙体内,造成测值不准等情况发生。

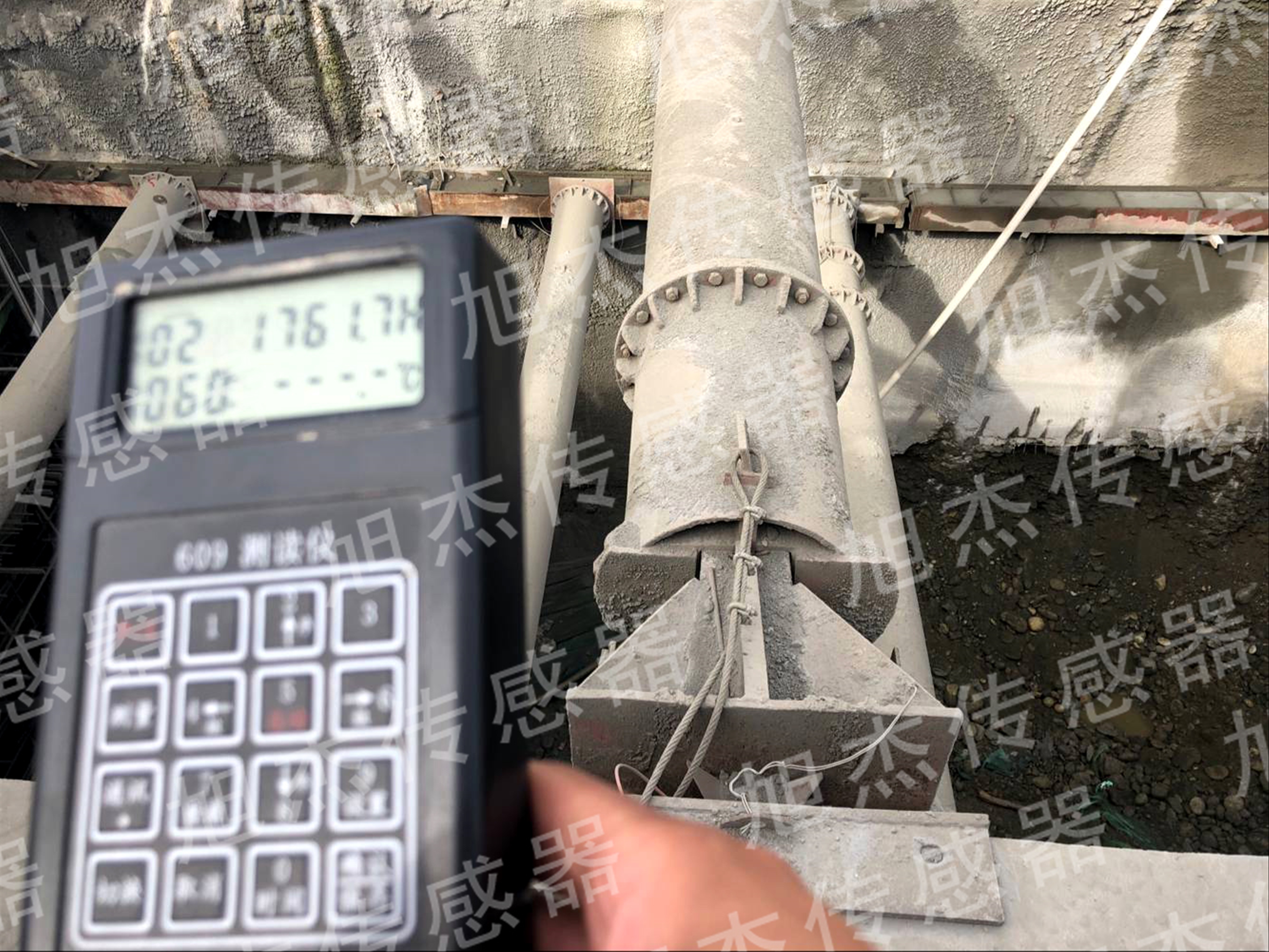

  在施加钢支撑预应力前,把轴力计的电缆引至方便正常测量处为止,并进行轴力计的初始频率的测量,必须记录在案。

  在施加钢支撑预应力达设计标准后即可开始正常测量。

变量的确定:一般情况下,本次支撑轴力测量与上次同点号支撑轴力的变化量,与同点号初始支撑轴力值之差为本次变化量。并填写成果汇总表及绘制支撑轴力变化曲线图。

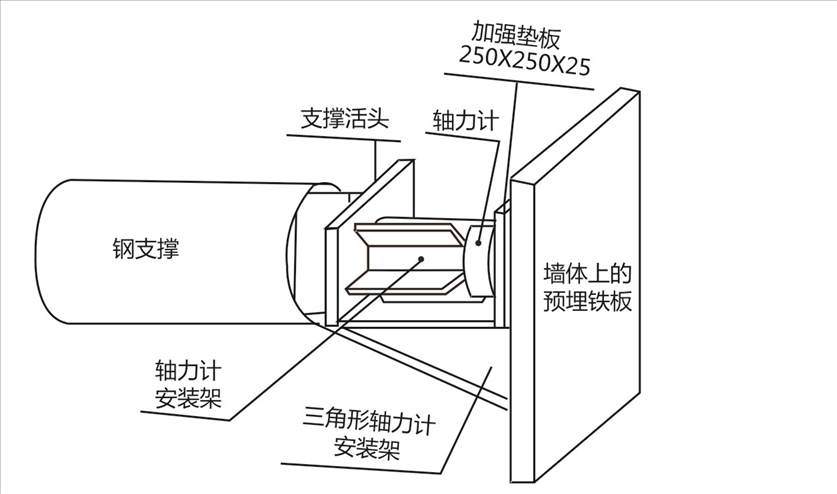

轴力计安装示意图如下
